| FUL型散熱器 |
參數說明

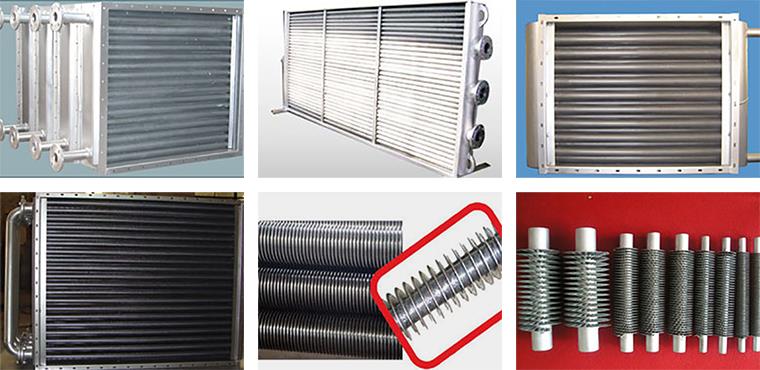

FUL型散熱器是—種新型的換熱裝置，它采用了具有優良技術性能的鋼鋁復合翅片管和用以補償熱應力的浮頭式結構，因此，它是以導熱油(也稱有機熱載體或熱煤體)為傳熱介質進行空氣加熱換熱裝置的選擇。近年來，該散熱器在紡織、印染、橡膠、制革、木材加工、涂裝烤漆等行業中已得到廣泛應用，均取得滿意的效果。
型號參數
翅片外徑
D(mm) | 翅片高度
H(mm) | 翅片厚度
S(mm) | 翅片片距
t(mm) | 鋁管壁厚
(mm) | 鋼管壁厚
(mm) | 總外表麗只
SW(mJ/m) | 翅片化
(SW/sn) | | 50 | 11.5 | 0.3 | 2.5 | 1 | 2 | 1.206 | 18.28 |
| 號 | 散熱面積
(M2 ) | 迎風面積
(M2) | 凈通風截面積
(M2) | 表
面
管數 | 排數 | 連接管
Dn(mm) |
|
|

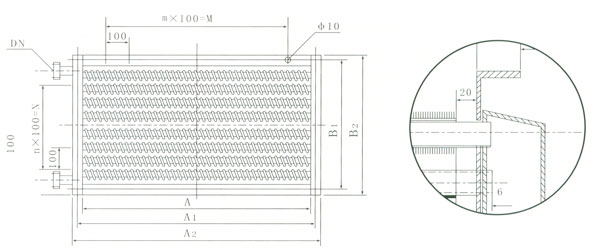

| 尺 | 寸(mm) |
|
|
| | FUL- | A | B | A1 | A2 | B1 | B2 | D | n | N | m | M | | 5×5 | 10. 854 | 0. 257 | 0. 123 | 9 | 2 | 40 | 500 | 513 | 560 | 600 | 553 | 593 | 75 | 4 | 400 | 4 | 400 | | 8×5 | 17. 366 | 0. 410 | 0. 196 | 800 | 860 | 900 | 7 | 700 | | 10×5 | 21. 708 | 0. 513 | 0. 245 | 1000 | 1060 | 1100 | 9 | 900 | | 12×5 | 26. 049 | 0. 616 | 0. 394 | 1200 | 1260 | 1300 | 11 | 1100 | | 6×6 | 17. 366 | 0. 405 | 0. 191 | 12 | 2 | 40 | 600 | 675 | 660 | 700 | 715 | 755 | 75 | 5 | 500 | 5 | 500 | | 8×6 | 23. 155 | 0. 54 | 0. 255 | 800 | 860 | 900 | 7 | 700 | | 10×6 | 28.944 | 0. 675 | 0. 318 | 1000 | 1060 | 1100 | 9 | 900 | | 12×6 | 34. 733 | 0. 81 | 0. 381 | 1200 | 1260 | 1300 | 11 | 1100 | | 14×6 | 40. 52 | 0. 945 | 0. 445 | 1600 | 1460 | 1500 | 13 | 1300 | | 8×8 | 28.944 | 0. 67 | 0. 313 | 15 | 2 | 50 | 800 | 837 | 860 | 900 | 877 | 917 | 75 | 7 | 700 | 7 | 700 | | 10×8 | 36. 18 | 0. 827 | 0. 391 | 1000 | 1060 | 1100 | 9 | 900 | | 12×8 | 43. 416 | 1. 004 | 0. 469 | 1200 | 1260 | 1300 | 11 | 1100 | | 14×8 | 50. 652 | 1. 172 | 0. 547 | 1400 | 1460 | 1500 | 13 | 1300 | | 16×8 | 57. 888 | 1. 339 | 0. 625 | 1600 | 1660 | 1700 | 15 | 1500 | | 14×10 | 64. 159 | 1. 474 | 0. 683 | 19 | 2 | 65 | 1400 | 1053 | 1460 | 1500 | 1093 | 1133 | 75 | 9 | 900 | 13 | 1300 | | 16×10 | 73. 325 | 1. 685 | 0. 78 | 1600 | 1660 | 1700 | 15 | 1500 | | 18×10 | 82.490 | 1. 895 | 0. 878 | 1800 | 1860 | 1900 | 17 | 1700 | | 20×10 | 91. 656 | 2. 106 | 0. 975 | 2000 | 2060 | 2100 | 19 | 1900 | | 22×10 | 100.822 | 2. 317 | 1. 073 | 2200 | 2260 | 2300 | 21 | 2100 | | 25×10 | 114.570 | 2. 633 | 1. 218 | 2500 | 2560 | 2600 | 24 | 2400 | | 18×12 | 99.857 | 2. 284 | 1. 052 | 23 | 2 | 80 | 1800 | 1269 | 1860 | 1900 | 1309 | 1349 | 75 | 11 | 1100 | 17 | 1700 | | 20×12 | 110.952 | 2. 538 | 1. 169 | 2000 | 2060 | 2100 | 19 | 1900 | | 22×12 | 122.047 | 2. 792 | 1. 286 | 2200 | 2260 | 2300 | 21 | 2100 | | 25×12 | 138.69 | 3. 173 | 1. 461 | 2500 | 2560 | 2600 | 24 | 2400 | | 28×12 | 155. 333 | 3. 553 | 1. 637 | 2800 | 2860 | 2900 | 27 | 2700 | | 30×12 | 166.428 | 3. 807 | 1. 754 | 3000 | 3060 | 3100 | 29 | 2900 |
| | |   |
|
|
